摩托车智能液晶仪表2.0方案,多样化屏幕类型,超前打造!(形态篇)

2021.11.16

摩托车仪表方案2.0 -2.jpg


随着摩托车市场的发展变化、用户的个性化需求、以及智能化的市场前景,摩托车仪表需不断寻求突破与发展。


为满足市场需求,蓝星科技在仪表屏幕大小、比例、组合、形状方面深度创新,可提供各种类型屏幕的定制方案。



上篇(摩托车智能液晶仪表2.0方案,看得见的高级再升级!-功能篇)我们介绍了蓝星科技推出的摩托车智能液晶仪表方案的功能规划,本次就让我们深入解读方案2.0的形态规划。


摩托车仪表方案2.0形态规划

多样化屏幕,个性化组合


  • 单屏:小屏、圆屏

  • 7.jpg


  • 普通单屏分区域显示/双屏组合

  • 宽屏.jpg


  • 多屏自由组合



如果说1.0方案主要解决了摩托车仪表从机械显示全面转向液晶显示的初步市场需求,那么2.0方案则是更多地着眼未来,根据市场和技术的发展超前部署,满足摩托车仪表全面智能化的发展需求。我们深度挖掘摩托车不同车型的仪表特性及用户画像,在2.0方案中,充分利用自主底层系统的技术优势,实现更丰富的功能,更极致的个性,更多样化的仪表方案形态。

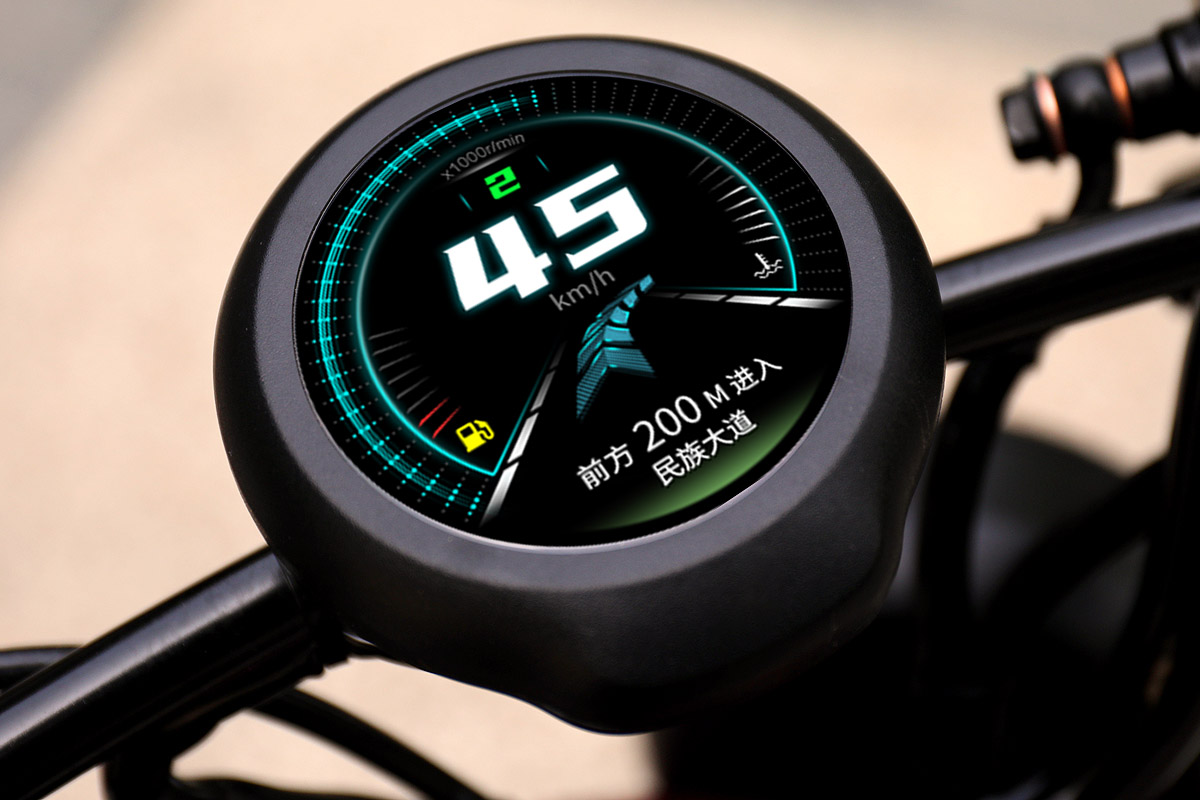

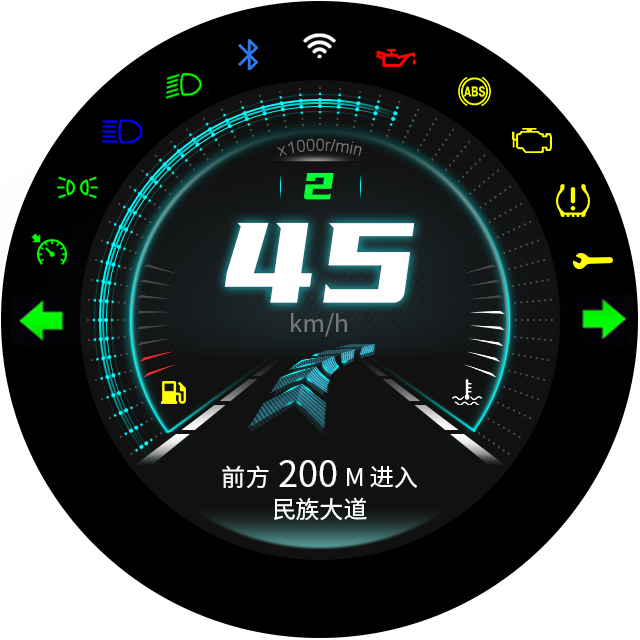

01 圆屏仪表

蓝星科技特别针对摩托车常用的圆屏仪表做了大胆的智能化创新,全液晶智能互联显示,引领技术新潮流。





可用屏幕尺寸 分辨率 比例  外围尺寸mm
2.1寸 480*480 圆屏 直径53
2.47寸 480*480 圆屏 直径62.64
5寸 1080*1080 圆屏 直径127

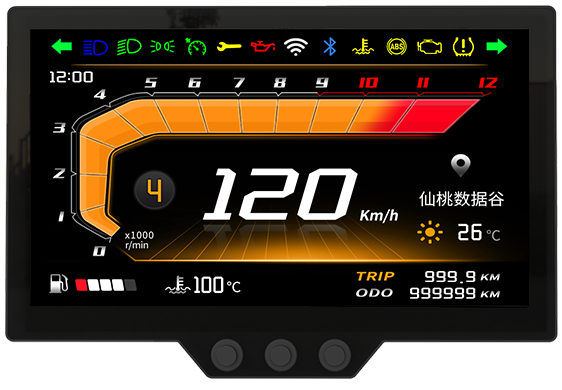

02 普屏仪表(16:9)

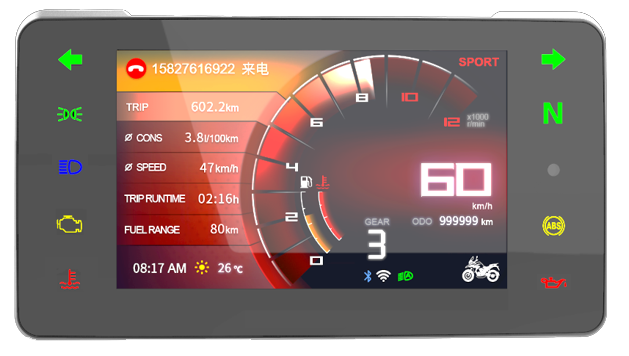

普屏仪表采用与1.0方案同样的屏幕外观形态,5.0寸与7.0寸是最普遍的屏幕样式。



▲ 5.0寸



▲ 7.0寸


可用屏幕尺寸 分辨率 比例  外围尺寸mm
5.0寸 480*854 16:9 65.6*118*2.2
7.0寸 800*480 16:9 165*100*5.5/3.5

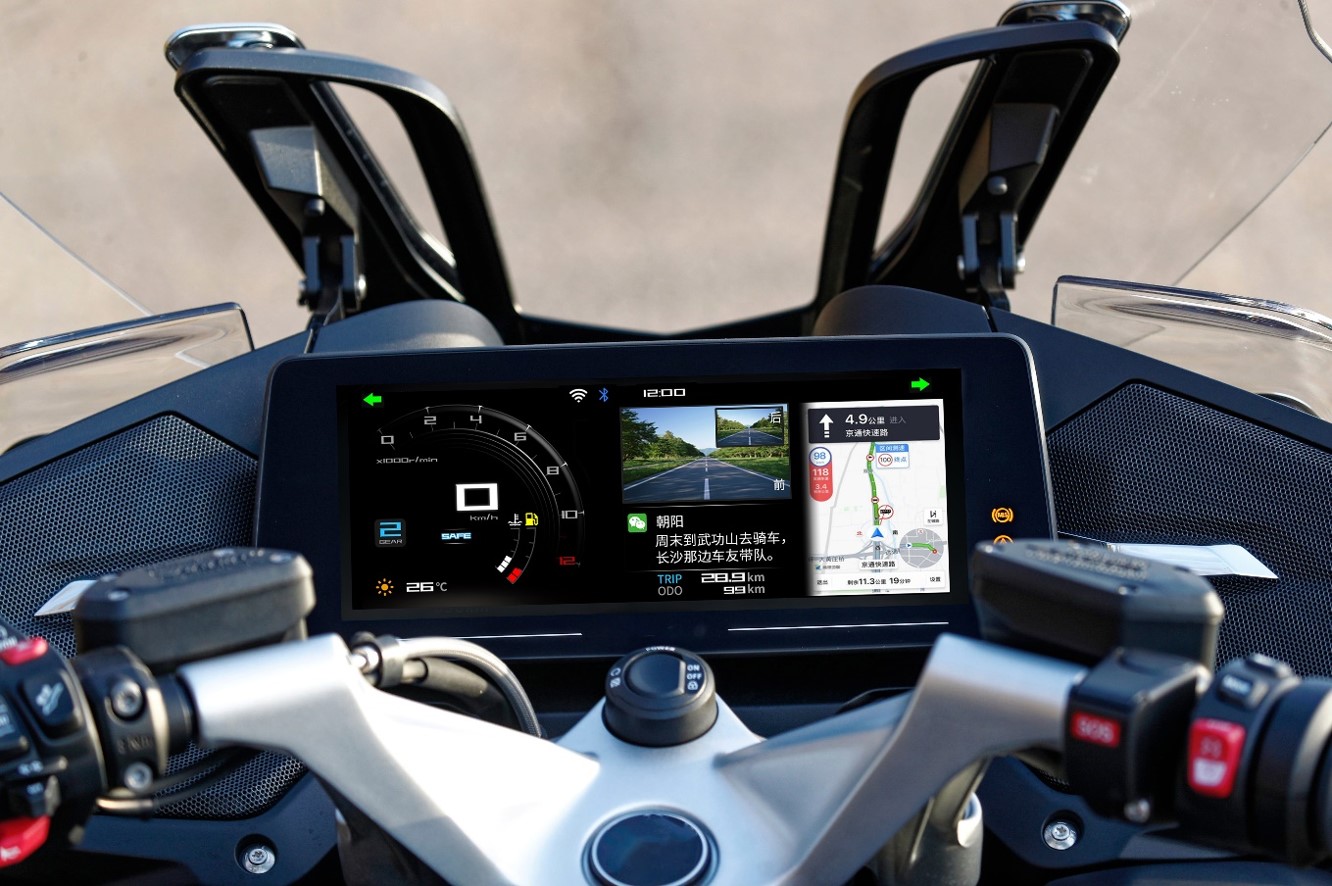

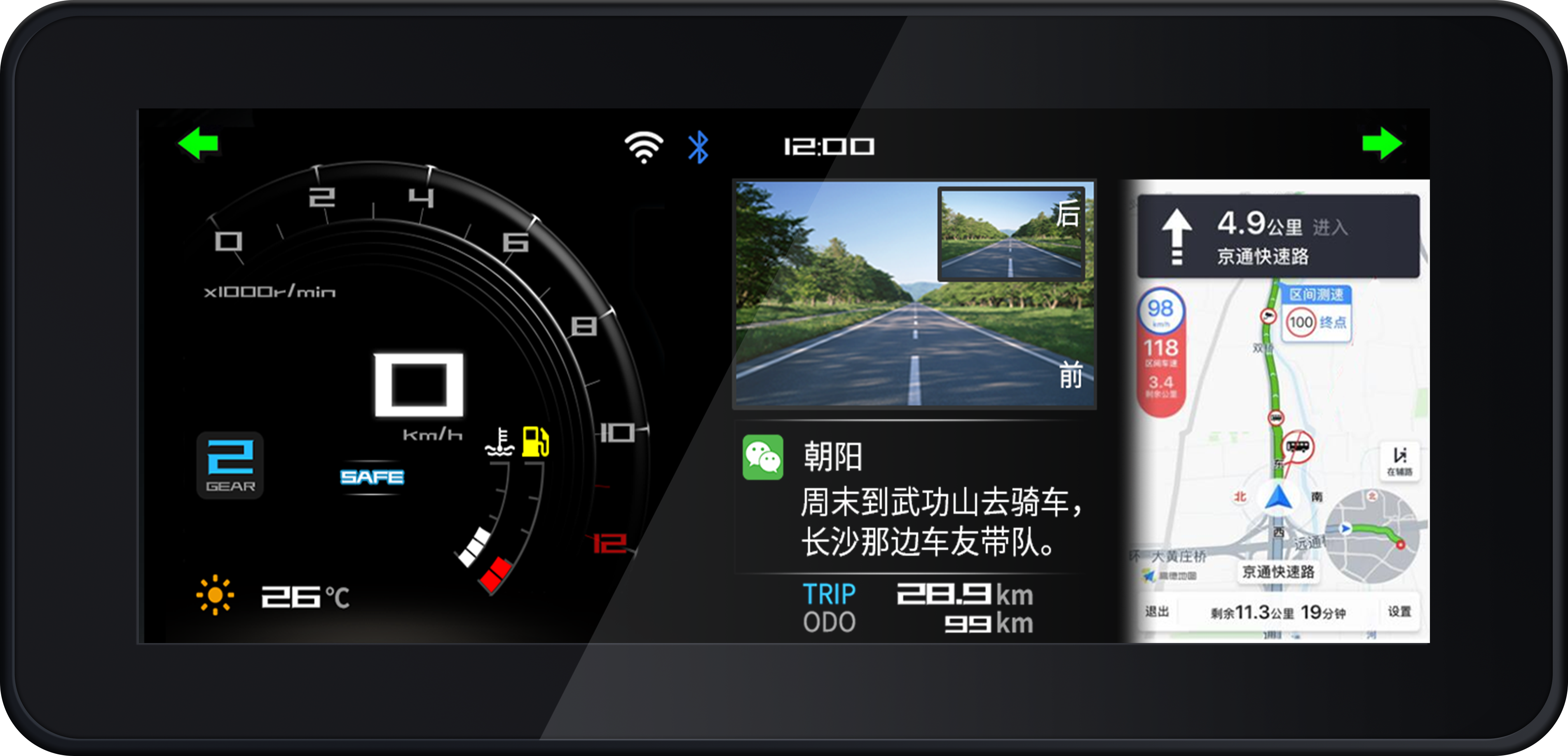

03 宽屏仪表

宽屏仪表充分利用了分屏显示技术,实现单屏多区域显示,仪表集成的多功能得到最大化体现,各功能分区清晰分类,一目了然。






可用屏幕尺寸 分辨率 比例  外围尺寸mm
6.86 寸 480*1280 4:1 66.6*181*4.5
8.8 寸 1280*480  4:1 64.3*231.3*4.8
10.25 寸 1280*480 8:3 265.2*109.8*7.0
12.3 寸  1920*720 8:3  308.1*130.0*7.6


04 双屏组合仪表

通过蓝星的底层软件技术,实现摩托车仪表双屏显示,清晰功能分区,实现更低成本方案的优解。





可用屏幕尺寸 分辨率 比例  外围尺寸mm
双5寸 480*854 16:9 65.6*118*2.2
双7寸 800*480 16:9 165*100*5.5/3.5
双8寸 800*480 16:9 176.64*(W) *99.36(H)

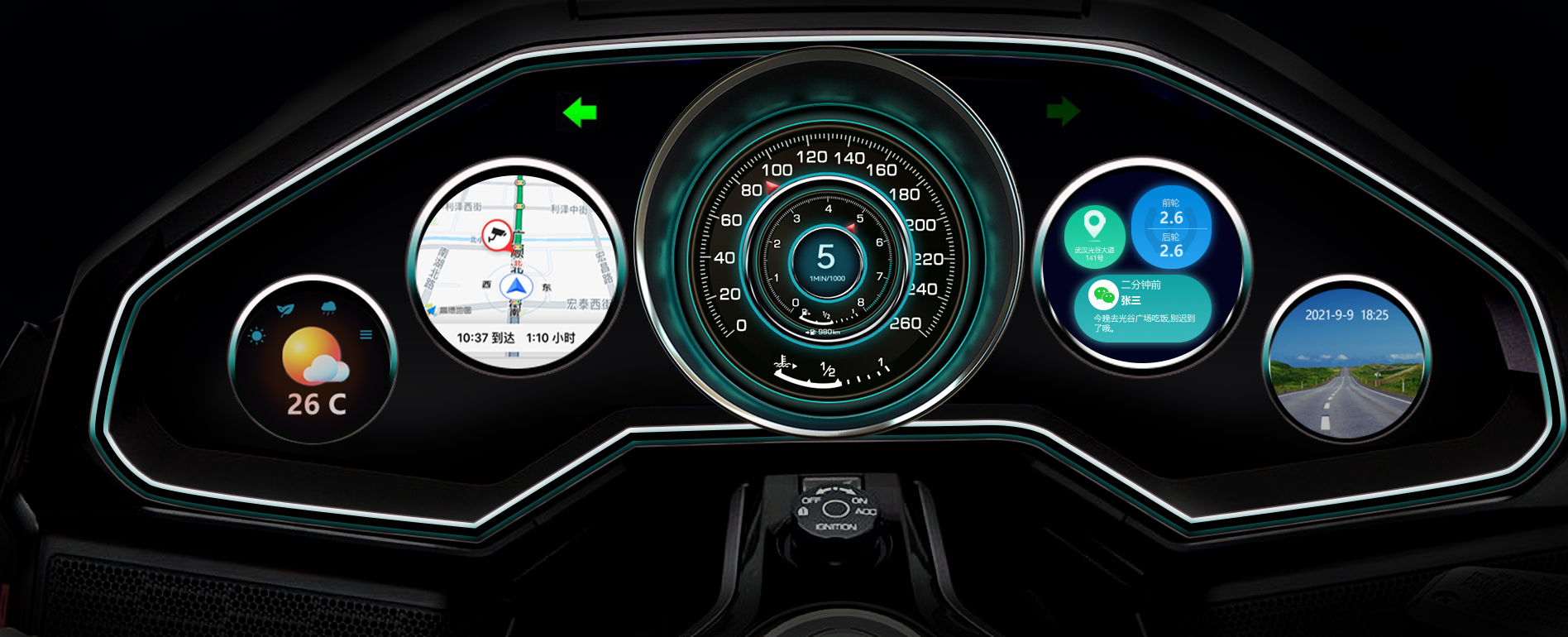

05 多屏组合仪表

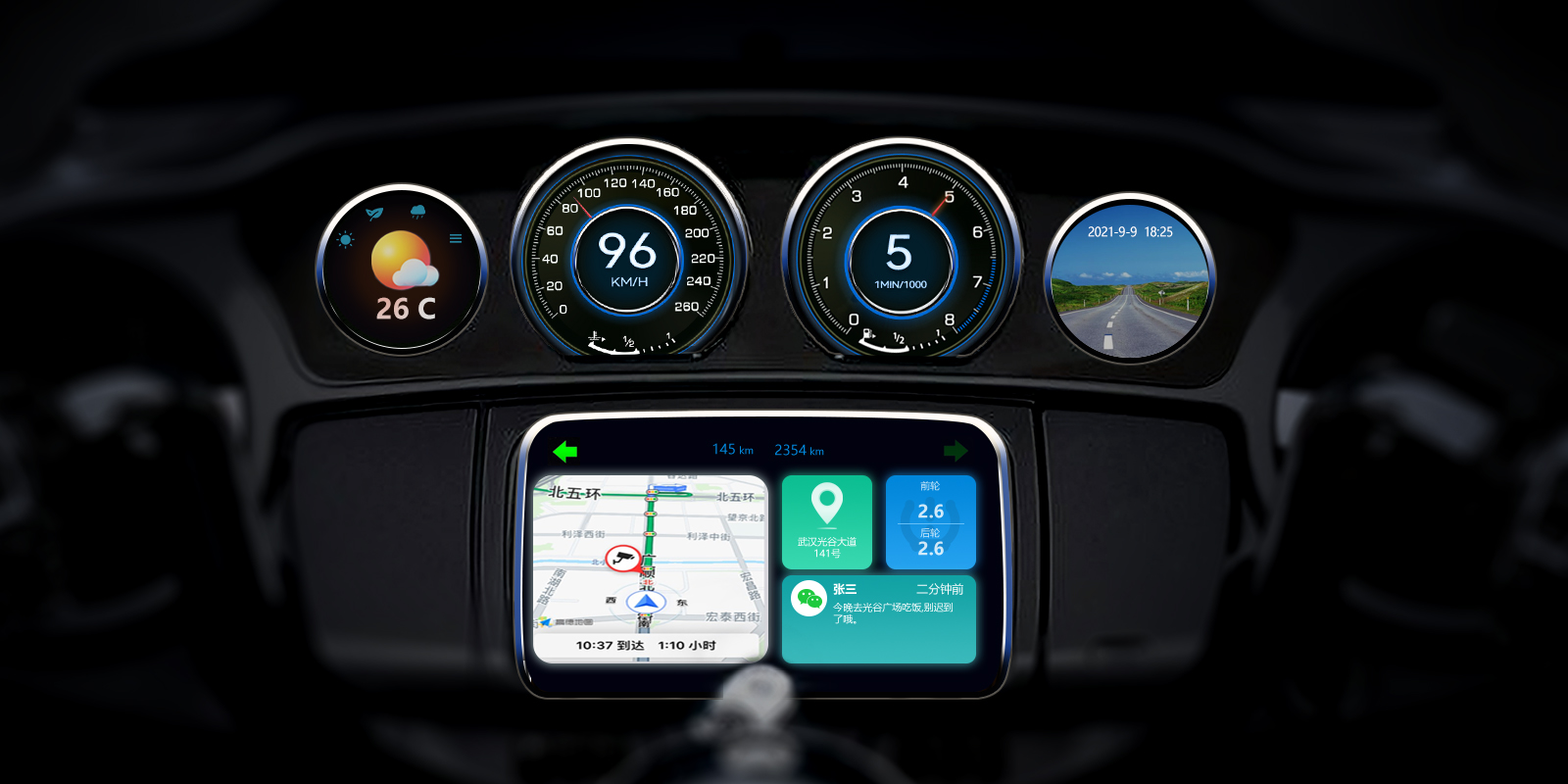

2.0方案可实现大小圆屏、宽屏等多种屏幕样式组合,形成各功能分区显示的一体化仪表。







可用屏幕尺寸 分辨率 比例  外围尺寸mm
2.1 寸(辅助屏) 480*480 圆屏 直径53
2.47 寸(辅助屏) 480*480 圆屏 直径62.64
5 寸  1080*1080 圆屏 直径127
5 寸(辅助屏) 480*854 16:9 65.6*118*2.2
7 寸 800*480 16:9 165*100*5.5/3.5
8 寸 800*480 16:9 176.64*(W) *99.36(H)
10.1 寸 1024*600 16:9 235*143*5.0
6.86 寸 480*1280 4:1 66.6*181*4.5
8.8 寸 1280*480 4:1  64.3*231.3*4.8
10.25 寸  1280*480 8:3 265.2*109.8*7.0
12.3 寸 1920*720 8:3 308.1*130.0*7.6


蓝星科技的摩托车智能液晶仪表2.0方案支持平台化、模块化、多功能、多屏幕类型,可根据客户需求提供更适合的解决方案。我们的系统架构采用平台化标准化设计,高中低产品均可基于一个平台开发,有利于技术储备,提高软件的通用性,帮助降低开发成本,欢迎各大厂商与我们洽谈合作(商务垂询:曲先生 18062510316)。
